Terima gulungTrafo output/ OT dengan tekhnik multi layer winding

    Dalam membuat amplifier tabung output trafo sangat berpengaruh dalam hal kualitas suara.Sebaik apapun rangkaian,komponen highgrade dan tabung yang exotis kalau OT tidak baik maka kualitas suara yang di keluarkan akan berantakan,tidak sesuai dengan yang di inginkan.
     Banyak OT yang di gulunng dengan tekhnik gulunngan primer dan sekunder sederhana,seperti yang biasa di terapkan pada trafo daya.Hanya terdiri atas gulungan
sekunder yang di tumpuk di atas gulungan primer dan ukuran kern-nya relatip kecil.Kalau di timbang sebuah OT-nya paling hanya seberat 1kg saja.

    Ada satu cara tekhnik menggulung OT untuk mendapatkan suara yang lebih baik lagi,
yaitu dengan tekhnik MULTI LAYER WINDING dimana  gulungan primer dan sekunder
di selang-seling.Makin banyak tingkat selang selingnya  makin baik suaranya.Ada juga
yang menyebut ini dengan tekhnik MULTIPLE LAYER INTERLEAVING.
Cuma tekhnik ini sangat rumit pengerjaannya,karena harus bolak-balik,naik turunkan
gulungan.Kita harus menggulung primer dulu,kemudian turun dan naikkan sekunder begitu terus hingga sampai jumlah lapis yang di inginkan.

     Cara tekhnik gulung OT ini sudah saya terapkan pada amplifier saya dan di dapatkan
hasil yang memuaskan telinga saya.
Pada OT yang saya gulung,saya gunakan kern yang agak besar untuk mendapatkan nilai induktansi yang tinggi,di mana induktansi yang tinggi berguna untuk mendapatkan nada bass yangn rendah.Tekhnik gulung multi layer winding berguna untuk mendapatkan nada tengah dan tinggi yang sangat baik.

    BAGI anda yang ingin membuat amplifier tabung  dan belum mendapatkan OT-nya saya bantu anda;
TERIMA GULUNG OT  DENGAN TEKHNIK GULUNG MULTI LAYER
WINDING....sebutkan nilai impedansi primer dan sekunder yanng di inginkan,akan saya buat sesuai pesanan.

Contoh OT gulungan saya dengan impedansi 5k buat tabung 6L6.

OT pada ampli tabung setelah di rakit;tengah adalah trafo power suply,kiri dan kanan adalah OT.


PHOTO di bawah ini adalah ampli tabung yang pernah saya rakit.

Amplifier 6L6 SE dengan penguat depan 12AH7.

6V6 SE dangan driver 12AT7

6L6 dengan driver Aikido EF92 dan 9AU7


Bagi anda yang berminat akan saya buat dengan menggunakan;

-kern nomor 24(sering di buat trafo 3Ampere)

-berat perbuah mendekati 1,5kg.
-HARGA PROMOSI Rp 350.000,- untuk sepasang OT.(2 buah).
081264469918
maaf tidak punya WA,BB,line ,FB dll. (tidak suka pake itu).

                    #############



6L6 Single ended Amplifier

    Atas desakan teman dan keinginan yang kuat saya mencoba membuat Amplifier

tabung.Saya sudah membuat beberapa pre-amp tabung "masak pre-amp terus,buat

amplifier dong".OK kali ini  buat Amplifier tabung.

    Ketika di awal tahun 90an,di awal saya masuk perkuliahan jurusan Tekhnik Elektro di

Medan, ketika itu kami sedang tergila-gila membuat pemancar radio 80 meter dengan

menggunakan tabung pemancar.Pemancar tabung 4 tingkat dengan osilator transistor di

ikuti  buffer,driver dan final dengan tabung radio.Berhasil mengudara dan saling kon-

tek.Kalau saya cuma jadi penonton,saya tidak punya uang yang cukup untuk itu.KASIHAN.

Saya bisanya rakit amplifier,speaker buat dengarin lagunya Metallica.

Sekian puluh tahun berlalu,saya coba menjumpai teman kuliah dulu "masih simpan tabung

pemancar?" tanya saya.Dan dapat 2 buah tabung 6L6 serta 1 buah 6V6.Maka saya jadikan amplifier


    Pre-amp 12AH7 saya bongkar lagi,mau saya jadikan sebuah penguat awal untuk

mendorong tabung 6L6.Cari skema dan coba di gambar sebelum di rakit.

    Buat chasic,kumpulkan komponen,gulung trafo power,rakit dan coba penguat awalnya

dulu.Selesai dan coba...untuk penguat awal sudah berhasil,mengingat ini cuma

memindahkan pre-amp Srpp yang pernah saya buat ke chasis amplifier ini.Bagaimana

dengan penguat akhir 6L6-nya.Saya masih kumpul uang untuk beli Out-put trafo-nya.

    Saya pikir-pikir terlalu mahal untuk beli trafo out-put,mengapa tidak di buat sendi-

ri saja.Buka buku,majalah dan browsing tentang output trafo,akhirnya coba gulung sendiri

Dengan rasa cemas antara berhasil dan gagal jadilah trafo output-nya.

    Trafo OT telah selesai dan mulai perakitan amplifier lagi...siap untuk uji dengar.

Uji dengar dengan perangkat yang saya miliki;

-cd player Onkyo

-pre-amp tabung 9AU7

-kabel speaker Vermouth serenade II

-Amplifier Se 6L6

-Speaker bentuk telur.

    Ketika amplifier ini sudah berdendang saya sangat senang mendengarnya.Suaranya jauh

lebih merdu dari Lm3886 amplifier yang biasa saya pakai( pass labs f5 saya museumkan

karena terlalu banyak makan watt listrik).Tapi keanehan terjadi.biasanya kalau preamp

9AU7 ini saya pasangkan dengan lm3886 suara vocal ada di depan.Ketika dipasangkan

dengan 6L6 Se ini vocal sedikit mundur.Saya masih punya preamp Ef92 coba di pasang-

kan dengan 6L6 Se dan di dapat suara yang lebih terbuka lagi di banding dengan Ef92

dipasangkan dengan LM3886.Biasanya 9AU7/lm3886 suaranya lebih nikmat di banding

dengan Ef92/lm3886..Anehkan..di 6L6 Se ini malah kebalikannya..ahh saya tidak mau

pusing.Bagi saya 6L6 Se ini mau di pasangkan dengan preamp 9AU7 atau Ef92 sudah cu-

kup nikmat.


     Satu yang paling menyenangkan dalam perakitan amplifier ini adalah tentang Trafo

outputnya.Ini adalah pertama kali saya membuat amplifier tabung,pertama kali saya

menggulung Trafo OT tapi hasilnya sungguh memuaskan saya.Masalah terbesar dari ampli-

fier tabung adalah terletak pada OT-nya.Kalau OT tidak baik jangan harap dapat nada

rendah yang dalam,jangan harap dapat nada tinggi yang detail.Nada bawah dan tinggi

terjun bebas terpotong sebelum  frekwensi 20-20khz.

    Kata orang Amplifier Single ended nada bassnya keluar malu-malu,tapi tidak di amplifier

saya ini.Saya tidak menyangka 6L6 Se ini mampu menggebuk speaker telur ini.Harusnya

amplifier  tube Single ended di pasangkan dengan speaker fullrange,tapi ini speaker telur rakitan saya mam-

pu di tendangnya.Untuk nada atasnya juga terasa begitu baik,ketika saya putar Jazz at -

the pawn shop-suara dentingan gelas terasa begitu nyata.

    Bagaimana dengan humm? Coba dekatkan telinga ke speaker,hum terdengar ada dan se-

nyap sekitar 2 jengkal menjauhi speaker.Ini mungkin karena heater tabungnya yang ma-

sih Ac,langsung dari trafo tanpa perata dioda dan elco.Nanti coba di perbaiki.Atau biar

saja begini karena tidak terlalu mengganggu.Opini orang bilang kalau heater AC lebih

musikal di banding heater DC.

     Sebagai finishing saya harus membuat penutup trafonya.Mungkin di buat dari plat

seng,Acrylic atau apa masih di pikirkan untuk menambah pemanis tampilan dari Power

amplifier 6L6 Se ini

                                              SALAM

Preamp tube 27 RCA-Ballon

     Dahulu saya sudah pernah merakit tabung 27 dengan merk Cuningham choke botle,dengan konfigurasi single ended.Ketika itu saya kurang puas dengan hasilnya.Kemudian saya rangkai kembali dengan tabung 6sn7 di depan dan tabung 27 sebagai bufer baru saya dapat hasil yang pas buat saya.Dan ketika saya perdengarkan kepada teman suaranya  mendapatkan pujian.
     Kali ini saya membuat preamp dengan tabung 27 lagi,tapi kali ini yan model Ballon dengan merk Radiotron RCA.
Untuk chasis saya buat dari plat logam karena stok kayu jati saya sudah habis.Dan pada panel depan saya pakai Acrilyc 4mm yang saya dapat dari Lcd monitor komputer.
     Untuk kali ini resistor yang di gunakan resistor yang tidak begitu populer yaitu Panasonic 47k pada Anoda dan 3,3k roe pada katoda dan di input di gunakan resistor Allan Bradley 150 0hm.
saya masih mencoba-coba bagai mana suaranya,bila memuaskan akan saya ganti dengan resistor kelas yanng lebih tinggi.

Komponen yang di gunakan;-Resistor 47k Panasonic.
                                       -Resistor 3,3k Roe
                                       -Resistor 150 0hm Allan Bradley.
                                       -Elco Jamicon 100uf/400v
                                       -Elco Cornell Dublier 680uf/400v
                                       -4 buah kapasitor IC el 0,22uf/600v di paralel untuk
                                         C out.
                                       -Trafo power Diy costum.
                                       -Choke diy costum.
                                       -Tabung 27 RCA Ballon.
                                       -5y3 Philips rectifier.
                                       -Potensio 100k Big Alpha
                                       -Kabel Silver coating.

Uji coba menggunakan;Vcd playerJVC upgrade (Player saya).
                                 Preamp tube 27 RCA single ended
                                 Passlabs f5 amplifier
                                 Speaker  bentuk Telur
                                 kabel Rca Monster cable
                                 Kabel speaker Vermouth serenade II

    Dari hasil uji denngar saya mendapatkan suara yanng begitu menghangatkan.Walaupun dengan konfigurasi sinngle ended,1 buah tabung per chanelnya suaranya sudah sangat menyenangkan.Di bandingkan dengan 12AH7 srpp dan 9AU7 srpp yang pernah saya buat,rasanya lebih menyukai ini 27 ini.
Tidak terlalu muluk-muluk kalau preamp ini saya katakan bernyanyi sangat merdu .Apalagi kalau nanti resistor dan C out-nya di ganti dengan grade yang lebih tinggi pasti hasilnya akan jauh lebih merdu.

    Saat ini saya sedang mengumpulkan part untuk membuat power amplifier sinngle ended dengan tube 6L6.Chasis telah di selesai di buat. tinggal trafo power dan output trafo yang suatu saat akan saya gabungkan dengan preamp 27 ini.











SALAM   081264469918


                                              ###############

Ef 92 Mulard tube preamp

Komponen;-Resistor Kiwame
               -Elco Elna red
               -Philips pada catu daya
               -Trafo diy costum
               -C out Efco
               -Tube Ef 92 mulard dan 6X4 Thosiba.

###################################################

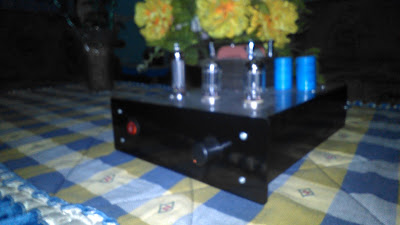

9AU7 Westinghouse tube SRPP

   9AU7 adalah persamaan dari 12AU7,Hanya beda tegangan heater.Kalau pada 12AU7 heaternya sebesar 12v,pada 9Au7 sebesar 9,5v.Saya punya 2 buah tabung 9AU7 sekarang saya mau buat rangkaian preamp SRPP saja.

   Skema di ambil dari salah satu blog audio,ECC802s adalah persamaan dari 12AU7 dan sama dengan 9AU7 dengan heater 9.5v.
Komponen yang di gunakan;
-Tabung 9AU7 Westinghouse.
-6X4 Thoshiba .
-Trafo DIY costum.
-Elco catu daya Philips.
-resistor Roedenstein.
-Elco Elna .
-Kapasitor ERO mkt 1822 Din pada C out.


   Karena saya telah kehabisan kayu jati untuk Chasis,kali ini saya coba membuat dari flat sebagai chasisnya.Setelah saya potong dan tekuk terbentuklah chasisnya.Sudah cukup baik dan bagus menurut penilaian saya,karena saya mengerjakannya secara manual.

   Setelah chasis selesai,semua komponen mulai di pasang,mulai dari soket tabung,soket rca,trafo dan potensio,setelah itu mengerjakan bagian dalam perkabelan.Pada preamp ini saya menggunakan kabel Silver coat dan timah merk Goot
SELESAI.

   Uji coba menggunakan;
-Vcd player JVC upgrade /saya jadikan player saya.
-Preamp 9AU7 Westinghouse.
-Passlabs F5 amplifier.
-Kabel interkonek Monster Cable dan interlink 2000.
-kabel Speaker Vermouth serenade II.

  Ketika saya putar Cd Andrea Bocelli Album Vivere the best of Andrea Bocelli terdengar  sepertinya Ia sedang bernyanyi dalam satu Hall yang megah .Suara merdunya, efeck vibrasi dari suara tenggorokannya terasa sekali.Tak terasa entah di lagu yang ke berapa saya sudah tertidur di buai suaranya.



   Dari hasil uji coba Preamp 9AU7 ini bersuara cukup baik.Sama seperti kebanyakan tabung trioda suara vocal di depan dengan musik pengiring di belakang.Vocal lebih maju di banding musik pengiring.

                             ########################

12AH7 Kenrad USA tube pre-amp SRPP

Setelah membuat preamp dengan tube 12AH7 pada konfigurasi anoda folowwer,saya kurang puas dengan hasilnya.Saya masih punya 1 lagi tabung 12AH7,dengan 2 buah tabung saya jadikan Preamp dengan konfigurasi SRPP saja.

    Dengan menggunakan resistor 2k2 pada Rak dan Rk merk Roe,pada Rk di paralel dengan elco Elna Cerafine black 100uf/25v dan C out di pakai kapasitor ASC 9027 3,3uf/250v.Untuk catu daya Trafo diy costum penulis di tambah dengan tabung 6x4 sebagai dioda perata dan elco Roe 220uf/400v.
Chasis masih menggunakan 12AH7 anoda folowwer kemarin,kini saya tambah 1 lagi lobangnya untuk tambahan 12AH7 SRPP.Untuk srpp harus menggunakan 2 buah tabung trioda perchanelnya.untuk stereo di butuhkan 4 buah tabung trioda.Karena 12AH7 adalah double trioda maka di butuhkan hanya 2 tabung 12AH7 saja.
     Sekaranng preamp SRPP telah selesai.

   Dari uji dengar Suara sudah jauh lebih baik dari preamp sebelumnya.Tapi masih ada yanng di rasakan kekurangannya,preamp ini sedikit menyerang telinga pada daerah mid-nya.untuk lagu yang lambat cukup enak.Tetapi pada lagu yang sedikit cepat dan lagu guitar blues suaranya agak menyayat telinga.
 Coba oprek ganti c out dengan merk Roe mkt,hasilnya sama.Coba ganti resistor dengan merk Alan Bradley,Biasanya resistor ini bersuara lembuut,adem  Tapi hasilnya sama saja masih menyerang telinga.MASIH PENASARAN.
Coba pikir-pikir apa masalahnya,apakah memang tabung ini bersuara menyerang telinga.
Kali ini perkabelan saya ganti dari silver coat ke coper.hasilnya sama saja.Di tengah keputus asa-an coba ganti elco roe dengan Nippon chemicon,HASILNYA kini SRPP 12AH7 nya bersuara tenang  adem.Sungguh tidak di menngerti mengapa bisa begini.padahal elco Roe adalah elco mahal sedangkan Nippon chemicon adalh elco kelas entry level.
Barangkali elco roe ini tidak cocok buat 12AH7.


    Untuk menyelasaikannya,preamp ini saya saya rakit ulang.Untuk kabel saya pakai
copotan dari ampli merk Jepang.Kabel Tungggal coper silver coat.Saya rasa cukup baik.


Potensio pakai Alps copotan ,resistor kembali ke Roe dan Elco Nippon chemicon.Untuk Elco Roe saya simpan kain kali akan saya pakai untuk proyek lain.

  Ketika saya putar album Blues Notes yang berisi permainan guitar blues ,suara guitar tidak menyayat telinnga lagi.Apalagi kalau lagu slow seperti Peppy kamadhatu (vokalis kesenangan saya) terasa lebih enak.

ADA YANG MINAT DENGAN PREAMP INI???
Silahkan ganti maharnya.
hub 0812664469918.

Salam MERDEKA.
                            ########################

12AH7 Kenrad USA Pre-amp

   Hari ini saya kedatangan tabung 12AH7 Kenrad Usa dan sebuah tabung rectifier 6X4 Thosiba.12AH7 adalah sebuah tabung double trioda dengan karakter suara mendekati 6sn7.Karena tabungnya satu jadi saya buat rangkaian Anoda followwer aja.

    Dengan memakai catu daya 300v,elco power pakai Nichicon dan Roedenstein.Pada anoda dipakai resistor Kiwame 33k/2W,di katoda pakai resistor 560ohm yang saya ambil dari radio tua di paralel dengan elco Elna red Cerafine 100uf/25v.Trafo Diy costum .C out IC EL 5.6uf/400v.
Chasis kayu jati persediaan terakhir saya.
Ini hasilnya;

Uji Coba;
Ketika uji coba saya dapatkan suara vokal yang begitu lepas dengan staging yang lebar/luas.Bass lumayan dalam ,Hihg-nya sedikit tumpul tapi tetap terasa treble-nya.
Bila di bandingkan dengan preamp 76 saya terdahulu,jelas preamp ini kalah.
Pada preamp 76 stagingnya pas tidak terlalu lebar suara instrumen terdengar lebih teratur dan jelas...tapi...dengan !2AH7 ini semakin lama saya dengar semakin enak dan .betah.Seandainya saya punya tabung satu lagi dan saya tambahkan menjadi bufernya tentu hasilnya akan jauh lebih baih baik.
Menurut saya walaupun preamp 12AH7 ini bersuara biasa saja tetapi kesan suara hangat tabungnya tetap terasa dan semakin lama di dengar semakin enak dan betah..
Akan saya pakai sampai bosan atau saya jadikan mainan tweaking atau upgrade komponen untuk suara yang lebih baik.
SALAM DIY_ER.





.

Crossover series

     Sebagai seorang DIYer tidak enak rasanya bila dalam beberapa hari atau minggu tidak ada proyek yang di kerjakan.Saya baru saja membuka majalah audio lama koleksi saya dan baru membaca ulang tentang crossover jenis series yang bersuara lebih baik dari pada crossover jenis paralel yang umum di pakai pada speaker yang ada di pasaran.Katanya crossover jenis ini bersuara sangat menyatu.
    Pada speaker bentuk telur buatan saya,saya memakai crossover jenis paralel yang titik potongnya Di 1khz -12db,ini saya buat karena ada opini dari perancang yang mengatakan untuk crossover 2 way titik potong di 1khz adalah yang terbaik!Saya memakai speaker Perless 830657 untuk mid/bass di speaker telur itu.Dari karakteristik frekwensinya,frekwensinya mulai menurun di titik 2300hz.Jadi menurut saya sayang ada frekwensi yang hilang antara 1khz sampai 2300hz akibat di potong oleh crossover.Sekarang saya mau oprek speaker saya,crossover mau di rubah menjadi jenis SERIES dan ttik potong di 2khz.

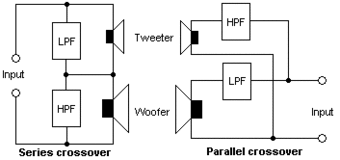

   Di bawah ini adalah perbandingan crossover paralel dan series












    Setelah hitung-hitung Nilai indiuktor dan kapasitor yang di gunakan [Browsing aja Crossover calculator dan induktor calculator] sekarang tingggal pencarian bahan .Untuk Kapasitor masih pakai yang lama dan induktor gulung lagi dengan menggunakan kawat email 1,5mm merk Bryton katanya kawat email inggris.Mulanya saya mau cari kawat Helenic buatan yunani tapi tidak ada di kota saya.Kawat email 1,5mm saya gunakan untuk mendapat nilai resistan yang kecil di induktornya,setelah jadi saya ukur cuma 0,2 ohm.






















Photo crossover yang lama titik potong 1khz

Photo crossover series 2khz 12db

Photo ketika di masukkan ke dalam speaker box

Lalu bagai mana hasilnya,Dari buku yang saya baca ;Suara akan mrnjadi lebih baik.
Suara sangat terbuka,suara vokal sangat bagus,demikian juga detailnya serta nada tingginya sangat jernih membuat speaker ini menjadi naik satu tinggkat di atasnya.
Untuk saya,saya belum dapat menterjemahkan itu soalnya telinga saya cuma bukan telinga emas .Tapi dari hasil uji coba yang saya dengar speaker ini bersuara labih merdu dari sebelumnya.
SALAM.
