Trafo output untuk tabung 2A3

Anda tentu tahu tabung 2A3.Walaupun daya-nya rendah tetepi suaranya sangat indah sekali.Apalagi di gabungkan dengan speaker fuul-range dengan sensetif tinggi,bisa-bisa membuat lupa segalanya.Mungkin anda ingin membuat Amplifier dengan tabung 2A3,ingin membeli mahal,mengapa tidak gulung sendiri aja.Bisa ndak? Disini saya coba memberikan cara membuat trafo output untuk tabung 2A3 singel ended/ kalau untuk push-puul lain lagi.
Parameternya adalah;
1.P=3,5 watt
2.f=20Hz
3.Ra=2500 ohm
4.Rl=8ohm
5Io=60mA
tanpa umpan balik.
Cari koker inti trafo dengan luas 26mm x 30mm.Lihat gambar;

Pada inti besi ini gulung ;
-Kawat primer 3678 lilit kawat email 0,19mm
-Kawat sekunder 228 kawat email 0,65mm
Sekarang trafo ini sudah dapat di gunakan.Mungkin anda ragu dari mana saya tahu besar trafo ,jumlah lilitan dan besar kawat email yang di gunakan.Ini saya ambil dari buku yang saya punya 'cara membuat trafo keluaran'. Ini adalah contoh dari perhitungan cara membuat trafo output pada buku itu.Jadi anda jangan ragu.
 Bagaimana kalau ingin membuat untuk tabung amplifier lain? Bisa? Tentu saja bisa .tapi dengan besar dan jumlah lilitan yang berbeda.Harus di hitung lagi menurut panduan buku itu.
Kalau untuk saya,sudah bosan dengan hitung- menghitung.Juga saya belum berkeinginan membuat amplifier tabung,Bukan karena tidak ingin,tetapi isi kantong saya bisa habis untuk itu.../
   Semoga Tulisan ini bermanfaat untuk para DIY-er semua.
   Salam.

TQWT speaker

   Saya ada mendapatkan radio tape jadul merk Sony yang sudah rusak tapi body-nya lumayan mulus.Radio tape ini saya beli dan hendak saya perbaiki,maksud hati ingin bernostalgia mengenang zaman anak-anak dulu.Ketika saya buka saya melihat speaker yang unik magnet alnico dan petak.Niat untuk memperbaiki
radio tape tersebut berubah.BAGAIMANA kalau speker tersebut di buatkan box-nya.Memang speaker ini kecil cuma 4 inchi saja.

    Pikir-pikir saya mau buat dalam bentuk box TQWT aja.TQWT atau Tapared Quarter Wave Tube adalah
sistem speaker box di mana dengan speaker yang kecil di dapatkan suara nada rendah yang dalam.Pada TQWT speaker diletakkan diantara dua ruang resonansi  dimana satu ruang pemantul dan satu lagi ruang resonansi meuju lobang port,sehingga didapatkan nada bass yang rendah.

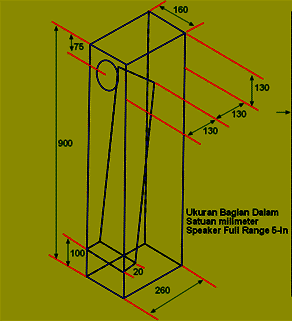

    Sekarang buat box.kemarin saya ada membuat speaker box untuk mesjid di dekat rumah saya dan softboard-nya masih ada sisa.Lihat gambar dan potong jadilah TQWT speaker.

   Untuk gambar box di ambil dari blognya Bang Atma .Sekarang tinggal uji coba;
Dari hasiluji coba saya tidak menyangka hasil nya di luar dugaan saya.Speaker ini berrsuara sangat menyenangkan.Dari speaker 4 inchi ini suaranya seperti speaker besar.Coba saya dekatkan telinga ke lobang transmisi sepertinya ada suara orang bernyanyi dalam suatu ruangan.Coba ditutup lobangnya suara seperti suara tape compo biasa.Dengan adanya saluran transmisi terdengar adanya efek resonansi yang menyenangkan.Tapi saya dapati suara yang monoton,staggingnya kedengaran sempit.Sebuah Band/orkes
kedengaran berada di ruang yang kecil,mungkin speakernya masih kurang cocok dengan sistem box ini.

























Saya masih punya speaker 4 inchi lagi,dari tv merk Sony dengan magnet yang lebih besar.Coba lagi dan dengan speaker Sony ini saya dapatkan staging yang lebih lebar.Sekarang pemain Band/orkes lebih berjarak tidak seperti tadi berhimpitan.Sekarang Don Williams  habis satu kaset saya dengar berganti dengan Peppy Kamadhatu.Saya sangat senang dengan box dengan sistem ini tentu saja jangan di bandingkan dengan speaker telur saya yang menghabiskan dana jutaan, tetapi dengan speaker yang murah copotan dari tv di dapatkan suara yang maksimal menurut pendengaran saya.Bagai mana kalau speaker TQWT ini di pasangkan driver Fostex FX 120 (harga mendekati 2 jutaan) atau Tangband 871s (sedikit lebih murah dari Fostex) tentu hasilnya akan lain.Mungkin akan mengalahkan speaker telur itu.

Mungkin anda ber-keinginan untuk membuat Speaker bentuk ini .Mau beli yang mahal tapi kantong tidak mencukupi,Atau masih berkeinginan untuk coba-coba.Saya punya speaker SHARP 6 INCHI 4 OHM
dan saya JUAL;

KHUSUS untuk anda yang ingin mencoba SPEAKER SHARP 6 INCHI 4 OHM 8 watt  ini saya JUAL
RP 100.000.,
Buat dalam box TQWT untuk yang 6 inchi (cari aja di google).
Salam dan terima kasih.
081264469918
TELAH TERJUAL

                                        ####################

Medan,12 januari 2017

    Masih punya speaker yang hendak di jual;

Speaker sharp 16cm/6inchi 8 ohm 3 watt/copotan dari tv sharp salon.
Rp 100 000,-
081264469918

                     ###

Speaker 6.5 inchi 8 ohm max 30 watt copotan dari tv Thosiba 56inchi.
Rp 150 000,-
081264469918   SOLD OUT lewat OLX

                               ####

Rangkain pengganti IC STK 0035-STK0065

Mungkin ada pernah atau menjumpai Amplifier yang di dalamnya memakai IC STK 0035 atau STK 0065.Dahulu banyak amplifier dengan merk terkenal memakai IC ini di dalamnya,umumnya dari merk Tecknik.Pada saat ini Bila terjadi kerusakan pada IC ini sudah susah untuk mencari  penggantinya.Kebanyakan tekhnisi mengganti modul amplifier ini dengan modul yang baru  yang banyak di jual di pasaran.Tentunya dengan biaya yang mahal dan kualitas suara yang jauh berbeda.Di bawah ini adalah contoh dari rangkaian power amplifier yang menggunakan IC STK 0035-0065

   Dari skema terlihat bahwa Dari depan sebuah penguat diprensial kemudian di kuatkan oleh IC STK 00**.
Pada umumnya bagian penguat depan jarang terjadi kerusakan,Umumnya kerusakan oleh IC STK itu sendiri yanng biasanya di tandai dengan bunyi hum dan sekering speaker putus.Jadi bagai mana bila IC STK ini rusak ? Untuk di Kota saya Medan Ic ini sudah tidak dapat di jumpai lagi.Para tukang service umumnya mengganti dengan modul Amplifier baru dengan harga yang jauh lebih mahal tentunya.Tapi buat saya Kerusakan IC STK ini bukan suatu masalah besar,saya dapat menggantinya dengan suatu rangkain yang simpel dan hasil yang tidk terlalu jauh berbeda dan murah.DEngan menggantikannya dengan rangkaian di bawah ini;

Untuk R1=100r    R2=220r   R3=R4=150r    R5=R6=330r   D=in 4001
          tr1=Bd 139   Tr2=tip41   Tr3=Tip42
          Tr4 dan Tr5 pasangan transistor komplemen sesuaikan dengan tegangan catu daya.
Dulu ketika saya masih menerima service audio (sekarang tidak lagi) saya sering membuat rangkaian ini untuk mengganti IC STK 0035-0065 yang rusak.Komponen di pasang langsung di pendingin dan umumnya pasien saya merasa senaang
Bila anda sudah mencoba,coba tulis komentar anda.
Semoga tulisan saya ini bermanfaat bagi para pembaca dan SALAM.
081264469918

6sn7 buffer+27 driver

   Sebelum merakit pre-amp tabung 27,saya ingin merakit pre-amp tabung 26.Tabung 26 terkenal dengan keindahan suaranya.Saya juga ingin menaklukkan hum yang umum-nya terdapat di tabung 26 itu.Setelah saya cari rupanya harganya di luar jangkauan kantong saya.Akhirnya Saya putuskan membuat pre-amp tabung 27 saja yang harganya 1/2 dari tabung 26 ketika saya beli.
   Dengan skerma di bawah ini titik kerja di 135v-4mA.










                                                                Dari hasil uji dengar kakakter tabung 27 ini terlalu lembut.Memang suaranya indah dengan bass yang dalam,tetapi ketika dimainkankan dengan musik yang agak cepat ,saya putar album Fourplay suara high nya kedengaran kasar.Untuk lagu yang lembut easy listening semua dapat.Bass yang dalam,midnya pas dan highnya lembut tidak kasar,menurut telinga saya.Dan ada lagi,Karena mu=9 musik harus dimainkan pada volume jam12,biasanya saya putar di volume jam 9.
   Setelah beberapa bulan saya pakai timbul keinginan mengganti tabung rectifier-nya dari 5y3 philips dengan tabung AZ 1.Ketika saya beli tabung AZ1 saya di hadiahi tabung 6sn7 Tungsol.Terima kasih buat bang Andi S**d.  Sekarang saya berubah pikiran,bagaimana kalau tabung 6sn7 dijadikan buffer dan tabung 27 driver?
   Buat chasis lagi,Browsing skema ,dan hitung titik kerjanya jadilah skema di bawah ini;





Pertama saya buat buffer 6sn7 dengan rectifier AZ1 tanpa tabung 27.Skema yang di garis merah.



















   Rasanya dari pre-amp yang pernah saya buat pre-amp 6sn7 dengan rectifier AZ1 ini mengalahkan preamp yang terdahulu,padahal rangkaian nya cuma katoda follower biasa.Berkat tabung AZ1 keindahan suaranya sungguh menyejukkan hati,tidak bosan mendengarnya.Saya pakai selama beberapa minggu.
   Sekarang bagaimana kalau di tambah dengan tabung 27.Jadilah seperti Photo di bawah ini.

     Melihatnya saja saya sudah senang,di mata saya terlihat begitu gagah ,seperti barang yang tidakboleh di jamah,saya terkagum memandangnya.
Suaranya,? Tidak usah sa
ya katakan wahh atau woww ,dari mellow sampai rock di babat habis, dengan selesainya proyek saya ini akan saya pakai selamanya.Mungkin!

    Untuk up grade berikutnya saya ingin mengganti kapasitor 0,22 uf mkp saya ganti dengan paper oil atau yang lebih exotis lagi.Bagi rekan DIY-er yang ingin mengoreksi rangkain inisaya persilahkan dengan lapang dada untuk didapatkan hasil yang lebih baik lagi.

   Kamis 14 january 2016 atas rayuan pembaca " Saya beri maharnya,andakan bisa buat lagi" katanya.Akhirnya pre-amp ini berangkat ke Surabaya.

SALAM DIY-er.
081264469918

Kriteria speaker yang baik

    Speaker yang baik di desain secara serius dengan komponen yang baik dan teknologi yang mumpuni.Speaker sperti inibiasanya dibuat untuk kalangan Audiophile.Ada pun beberapa kriteri dalam speaker adalah:

-Stereo Image

   Image musik yang muncul pada posisi antara kanan-kiri speaker.Sewaktu mendengarkan
   sebuah lagu pendengar dapat menyimak berada dikiri,di kanan atau di tengah speaker.

-Natural

   Kewajaran bunyi yang di suarakan,di bandingkan dengan musik yang sesungguhnya.

-Detail

   Alat musik yang di keluarkan speaker terdengar banyak.Ada yang kuat dan lemah
   semua terdengar ada.

-Depth

   Image musik yang muncul pada antara depan dan belakang.Seakan kita dapat melihat sua
   ra vocal di depan di iringi dengan musik lainnya di kiri-kanan dan belakang seolah ada
   dimensi nya.

   jika speaker yang memilik kriteria di atas di mainkan maka terdengarlah segala keindahannya,dimensi dan megah.
Sudah sebaik itukah speaker anda? Kalau saya masih berusaha agar speaker saya dapat memiliki kriteri tersebut.Dengan membuat speaker dengan driver pilihan,pre-amp tube,amplifier komponen highgrade saya memimpikan suata saat nanti saya akan menampilkan konser di ruang musik saya.

Data and circuits of receiver and amplifier valve

     Buku ini saya dapatkan di awal tahun 90an.Dulusaya tidak mengerti untuk apa buku ini,mengingat pada waktu tersebut saya belum begitu mengenali apa itu tabung elektron.Paling di akhir tahun 80an saya cuma tahu tabung 6v6 dan 807 yang i gunakan sebagai pemancar radio amatir.Tapi karena saya punya hobby di bidang elektronika buku ini saya simpan sampai sekarang.setelah sekian tahun di simpan baru saya saya tahu apa gunanya,itu pun setelah saya menggeluti dunia tabung audio.

     Buku ini berisi data dan loadline dari tabung elektron produksi Philips,seperti tabung dari seri EAB1,EB4,EBC,EBF,EBL,EH,EK,EZ dan AZ, seperti AZ dan AZ4.
Ada juga skema dari receiver ac dan battery,circuit for small gramaphone amplifier,dan banyak skema lain seperti untuk alat ukur,osiloskop,signal generator dan lain-lain.dengan tebal 407 halaman,terbitan tahun 1949.Walaupun buku ini buku tua tetapi masih dalam keadaan baik,kondisinya sekitar 75 persen.Semoga buku banyak manfatnya bagi saya.
sekian.

Arah pancaran suara speaker

   Dalam membuat box speaker,terkadang banyak kita jumpai peletakan speaker di panel box yang di luar  dari biasanya.Tahukah anda peletakan driver mid dan high menentukan arah pancaran suara ke deapan.Lihat gambar di bawah ini:

Dari gambar:
1.Bila driver midrange di letakkan di atas tweter maka pancaran suara akan ke atas.Peletakan driver seperti   ini cocok untuk bentuk speaker yang tingginya kurang dari 60cm,sehingga ketika kita duduk arah suara akan mencapai tinggi telinga.
2.Bila tweter di letakkan di atas di atas midrange,maka pancaran suara akan akan ke bawah.Ini cocok untuk  box speaker yang tinggi di atas 100cm.

3.Bila tweter di apit oleh dua buah midrange maka suara akan lurus ke depan.
Yang paling fenomenal adalah gambar berikut:
















Bila dua buah box gambar 3 di letakkan berjauhan,maka suaranya seolah-olah tepat di tengah-tengah kedua speaker tersebut.
    Sekarang tentukan sendiri letak driver speaker anda.mau gambar 1,2 atau 3.Semoga ini menjadi pertimbangan anda dalam merakit box speaker.(Sumber dari berbagai macam majalah/buku audio dan loudspeaker).

Tv 29" tidak ada gambar

1.Tv LG 29 " tidak ada gambar.                                                                                                                                                                                                                                                                                             Sebagai seorang tekhnisi tv sering saya maendapat kerusakan tv LG 29" tidak ada gambar.Sudah di cari sana sini kerusakan tidak dapat juga.Coba browsing di internet cari kerusakan,sudah saya coba informasinya namun kerusakan belum dapat juga.Malah ada informasi yang menyesatkan.Coba saya ukur tegangan di katoda RGB sebesar 180v,berarti matrix belum bekerja.tegangan G2 Screen ada cukup tinggi dan normal.Karena sudah bosan cari dan ukur coba saya pegang aluminium pendingin di chasis PCB.Satu persatu saya raba rasanya hangat,ketika sampai di pendingin daerah vertikal saya pegang rasanya kog biasa saja,tidak hangat,sepertinya vertikal tidak bekerja.Tapi rasanya tidak mungkin rangkaian ini rusak,karena kerusakan vertikal akan di sertai protek standby.Tapi iseng coba saya ganti saja IC vertikalnya Lm 78141.....eh enggak taunya gambarnya nongol..Ada Ipin Upin nongol,senangnya...                                        Padahal saya tidak nalar kalau vertikalnya rusak,soalnya kerusakan vertikal akan di sertai protek stanby..Mustahil...tapi ini tidak.                                                                                                                                                                                                                                                                                         2.Tv Samsung 29 tidak ada gambar                                                                                                                                                                                                                                                                                           Pernah dapat tv Samsung 29 slim tidak ada  gambar.Biasanya saya selalu kewalahan dalam memperbaiki tv merk ini.Berdasarkan pengalaman yang selalu gagal kali ini coba saya teliti lagi.Heater nyala,tegangan screen ada cukup,tegangan RGB katoda 180v,berarti matrix tidak kerjakarena seharusnya tegangan disini sekitar 125v akan naik bila ada kerusakan di rangkain matrix atau video.Kali ini coba saya jumper saja resistor yang ada di flyback untuk tegang heaternya dan satu lagi resistor dimatrix untuk heater juga.Saya tidak tahu apa hubungannya,tapiketika kedua resistor ini saya jumper gambar keluar, ada gambarnya ...boy.                                                                                                                                         Itulah sedikit pengalaman saya dalam memperbaiki tv.Kalau di rumah anda coba seperti yang saya ceritakan tapi tidakbisa jangan salahkan saya,karenamungkin aja lain kasus.....Malam.

Membuat box amplifier DIY

  Terkadang dalam merakit amplifier kita ingin membuat sesuatu yang baru dalam bentuk box nya.Mau beli memang banyak dipasaran mulai dari yang murah sampai yang mahal,tapi sudah cocokkah box tersebut untuk amplifier kita? Dengan keuangan kita.Di sini saya coba gambarkan cara membuat box amplifier sederhana dengan hasilyang lumayan bagus[menurut saya].Semua bahan dari barang bekas yaitu triplex tebal dan box CPU komputer yang tak terpakai.Berikut gambarnya,mudah-mudahan pembaca dapat mencernanya:



    Untuk panel depan saya lapisi stiker corak batik dan bagian samping saya lapisi dengan Tacon untuk lapis box speaker.Sekarang box selesai.Box ini saya gunakan pada amplifier IC LM3886.


Preamp tabung rakitan

   Banyah Audiophile berpendapat amplifier solid state baik IC maupun transsistor sangat baik di suara rendah,bas yang dalam dan gebukan yang punch.Sedangkan amplifier tabung sangat baik di frekwensi mid

dan high,vocal yang oven dan transparan.

   Lalu mengapa tidak digabungkan saja keduanya,bas yang punch vocal yang oven transparan.caranya? Gabungkan saja preamp tabung dengan amplifier solid state.Saya sudah rasakan suaranya.Dengan preamp tabung digabung dengan amplifier IC LM 3886 saya rasakan nikmatnya(sesuai dengan selera saya).

   Apa yang saya raskan dengan preamp tabung? Kualitas suara yang hangat dengan tata suara musik yang kedengaran rapi.Tanpa preamp tabung suara musik kengaran seperti berdesakan keluar dari speaker,dengan preamp tabung s1uara musik seakan keluar satu persatu beraturan.

   Anda sudah punya preamp tabung? Kalau belum saya bantu anda,saya punya 3 preamp yang  selama ini saya pakai,sekarang ...DI JUAL;



      1.Preamp tabung 6201/12AT7 Ge                                                                                                                                                                            -Komponen                                                                                                      -Trafonformator Diy.                                                                                           -Elco Jamicon                                                                                                    -Resistor Kiwame dan Roe                                                                              -Tabung 12AT7 Ge 2 buah                                                                               6X4 Ge                                                                                                             -C out elco JB                                                                                                   -tanpa choke                                                                                                      Saya jual Rp.1 000 000.-

SOLD OUT

                  Gambar skema yang di gunakan

 2.Preamp tabung 6H8C Rusia

                                                                                                                                 -Komponen                                                                                                           -Trafo Diy                                                                                                         -Choke Diy                                                                                                       -ElcoMarcon                                                                                                     -Resisstor Takman carbon dan resistor jadul                                                       -Tabung 6H8C Rusia                                                                                                       5Y3 GT Philips                                                                                     -C out Pio hijau Rusia                                                                 Saya jual Rp ! 000 000.-

                                                                  6H8C SUDAH TERJUAL

 3.Preamp tabung 6H1N/6N1P Rusia  ..FOREPLAY
      Skema rangkain sama dengan 12at7;beda nilai komponen

     -Komponen                                                                                               -Trafo Diy                                                                                             -Elco Philips                                                                                           -Resistor AB dan Roe                                                                           -Tabung 6H1N 2 buah                                                                                         6X4 Toshiba                                                                             -C out Bennic                                                                                         -Tanpachoke                    SOLD OUT                                           Saya jual Rp 1000 000,-

  4.Preamp tabung 27 Cuningham

      Kalau ini tidak saya jual Boy.Mau awak pake sendiri ajalah.Soalnya tabung langka,susah nyari nya.Mau di up grade dengan komponen high grade di tambah choke anoda.



   Oke untuk yang berminat sms aja ke 081264469918.                                                                                                                                                                                                                                                       Nantikan tulisan berikutnya BOX AMPLIFIER DIY
